CENTELLOGRAFIA NORMAL
DE VENTILACION CON Kr 81
El Technegas -Tc 99m se utiliza en
nuestro país y se caracteriza por tener partículas de carbón activadas, con período de
desintegración de 6 horas.
CENTELLOGRAFIA NORMAL DE VENTILACION
CON TECHNEGAS
RADIOFÁRMACOS
|
Xe 133 |
Xe 127 |
Kr 81 |
DPTA-Tc |
Tc-gas |
|
|
|
|
|
|
Tamaño de
partículas |
Gas |
gas |
gas
|
0,25-2 m m |
partículas
carbón |
|
|
|
|
|
|
Origen |
Reactor |
acelerador |
generador
|
generador |
generador |
|
|
|
|
|
|
T 1/2 |
5,25 días |
36 días |
13 seg
|
6 horas |
6 horas |
|
|
|
|
|
|
Energía |
80 |
140 |
140
|
140 |
140 |
|
|
|
|
|
|
ELECCION DEL METODO DE VENTILACION
RADIOFARMACO |
VENTAJAS |
DESVENTAJAS |
|
|
|
KR 81 |
- Buena Imagen
|
- No se dispone
|
|
- Para uso diario
|
- Caro
|
|
- Múltiples proyecciones
|
- Sólo ventilación
|
|
- Idénticas proyecciones otenidas post perfusión
|
|
|
|
|
Xenón 133 |
- Barato
|
- Sólo simple proyección
|
|
|
- No puede realizarse después de la perfusión
|
|
|
|
Xenón 127 |
- Se puede realizar post perfusión
|
- Caro, no para uso diario
|
|
|
|
DPTA - Tc 99 |
- Uso diario
|
- Sólo imagen simple
|
|
|
- Dificultades técnicas en EPOC
|
|
|
- No se puede realizar facilmente post perfusión
|
|
|
|
|
|
|
Technegas - Tc 99 |
- Uso diario
|
- No da ventilación real
|
|
- Fácil de conseguir en el País
|
- De dificil realización post perfusión
|
|
|
|
2. GAMMAGRAFIA DE PERFUSION
Para su realización se utilizan partículas de 20-40 m m de diámetro marcadas con Tc 99m administrada endovenosa.
Las partículas se mezclan uniformemente en la sangre de las
cavidades cardíacas derechas y son atrapadas en el lecho capilar del pulmón. Su
distribución se corresponde con la distribución de la perfusión a través de la arteria
pulmonar.
Normalmente se embolizan de 200.000 a 500.000 (mínimo 60.000)
de las 280 x 106 arteriolas pulmonares.
Hay tipos de radiofármacos:
- Macroagregados de albúmina (MAA)
- Microesferas de albúmina humana (MAM)
- Macroagregados de albúmina (MAA)
Se preparan con seroalbúmina humana desnaturalizada. El 90%
de las partículas tiene un tamaño de 5 - 90 m m, aunque la
mayoría mide entre 20-40 m m. Normalmente se administran
200.000 a 700.000. La vida media biológica es de 2-9 horas. Son aclaradas del pulmón por
fragmentación en partículas más pequeñas, pasando a la circulación general y son
eliminadas por SRE del hígado y el bazo.
- Microesferas de albúmina humana
(MAM)
Tiene un diámetro de 10-45 m m y su
vida media biológica es de 7 horas. Se metaboliza por el pulmón donde el Tc 99m es
separado de las microesferas pasando a la circulación general. Horas después de la
administración se puede observar actividad eliminada por riñón en vejiga.
TECNICA DE ADMINISTRACION
Se administra endovenosa con el paciente en
decúbito supino, posición en la que el flujo sanguíneo tiene una distribución uniforme
del ápex a la base. Es posible que exista un pequeño gradiente de la región ventral a
la dorsal.
Si se administra en ortostatismo, se observa una mayor actividad
en la mitad inferior de ambos pulmones y si es en decúbito lateral, una distribución
asimétrica de la actividad entre ambos.
|
Gammagrafía
de perfusión: En la imagen superior tras la inyección del trazador, se observa
asimetría de actividad entre ambos pulmones. |
Debe practicarse una inyección muy lenta en
5 - 10 segundos mientras el paciente realiza unas inspiraciones profundas, lo que facilita
la distribución homogénea de las macropartículas.
Es conveniente evitar la administración a través de vías o
catéteres, ya que las partículas pueden adherirse a sus paredes. En caso de utilizarse,
hacer lavado con solución fisiológica después de la administración del fármaco. De
modo previo a la inyección, agitar suavemente la jeringa para obtener la correcta
suspensión de las partículas. Debe evitarse la aspiración de sangre porque puede formar
macroagregados; en este caso se modifica la distribución y pueden verse acúmulos de
actividad en la gammagrafía, que corresponden a la retención de los macroagregados en
vasos de mayor calibre.
Las imágenes pueden adquirirse inmediatamente después de la
administración, ya que la mayoría de las partículas son retenidas en el primer paso por
el pulmón. Normalmente se esperan unos 5 minutos, a fin de que las partículas que no
hallan sido atrapadas por los capilares pulmonares, lo sean por SRE.
Se obtienen distintas imágenes con proyecciones:
1. anterior
2. posterior
3. lateral:
izquierda
y derecha
anterior y
posterio
4. oblicuas:
izquierda y derecha
anterior y posterior
que reflejan la distribución de la perfusión de cada pulmón.

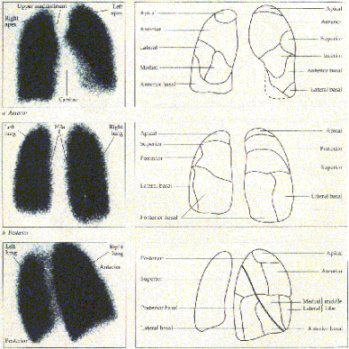

IMAGEN NORMAL
El fármaco se distribuye uniformemente a
través del pulmón a excepción de un pequeño gradiente de descenso progresivo de la
captación hacia los vértices, aparte de la silueta cardíaca, que se visualiza con
claridad en la proyección anterior y lateral, los ángulos costofrénicos son poco
visibles. En la mujer, hay cierta atenuación de las bases por las mamas.
En las proyecciones laterales, la actividad de un pulmón se
superpone con la del contralateral. Un tercio de la actividad detectada de un pulmón se
debe a la actividad del otro, pasando desapercibidos pequeños defectos de perfusión.
Puede observarse una hipoperfusión central, de forma circular o estelar, que corresponde
a los hilios pulmonares.
En la lateral izquierda se observa un defecto cóncavo en el
borde anterior del corazón. Puede haber una baja actividad en los campos superiores por
la interposición de los hombros.

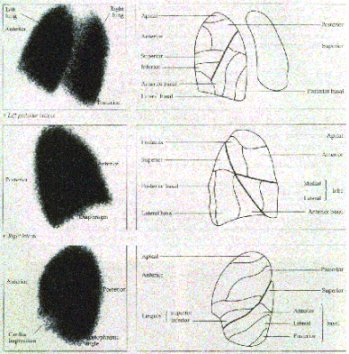

En las oblicuas, se consigue la separación de la actividad
correspondiente de cada pulmón y facilita la visualización de algunos segmentos. Se
identifican mejor los ángulos costodiafragmáticos. En la oblicuo posterior izquierda hay
un defecto cóncavo en el margen anterolateral del pulmón izquierdo, debido al corazón.
Las proyecciones oblicuas posteriores permiten visualizar los segmentos posteriores y
latero- basales, ocacionalmente puede verse una hipoperfusión del lóbulo superior por
interposición de las escápulas. Las oblicuo anteriores valoran correctamente a los
lóbulos superiores y la língula.
En los obesos se observan pulmones de tamaño disminuído, con
ausencia de los ángulos costofrénicos.
Hay procesos que alteran la imágen normal sin que existan
trastornos reales de la perfusión a saber:
- Cardiomegalia.
- Aorta tortuosa o ectática.
- Dilatación de V.I.
- Eventración diafragmática.
- Pectus excavatum.
- Cifoescoliosis.
Este método es sensible pero poco
específico.
Dado que cualquier trastorno del pulmón puede disminuir el
flujo sanguíneo arterial a las zonas afectadas, para interpretar una gammagrafía de
perfusión en todo paciente sospechoso de haber presentado un embolismo, es imprescindible
contar con una radiografía de tórax reciente y con gammagrafía de ventilación
tecnicamente aceptable.
CENTELLOGRAFIA DE PERFUSION PULMONAR
CENTELLOGRAFIA DE
PERFUSION PULMONAR
CON VARIANTES Y ARTEFACTOS
|
